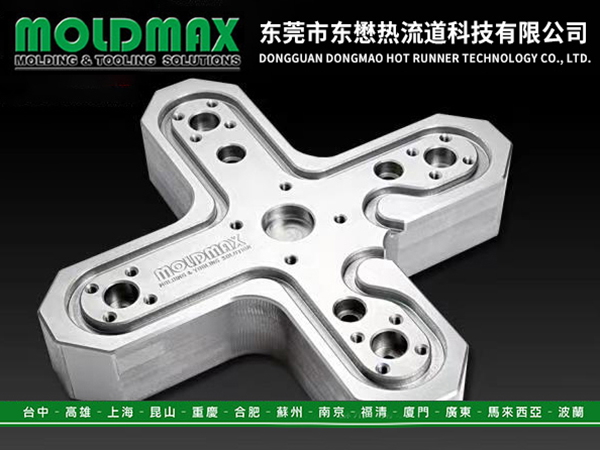

分流板将主流道喷嘴传输过来的塑料熔体经流道分送到各注射点喷嘴,是热流道系统的核心部件之一。
分流板能够使模具型腔均匀填充,塑料熔体平衡流动,系统热量平衡,分流板内流道孔的加工采用传统手工工艺加工,加工后的流道孔内壁光洁度低,硬度差。
在流道拐角处会形成尖角过度,注塑时,这些位置会造成压力损失大并且带来较高的剪切热,使用这种分流板生产透明、纯白色或者高光产品时,产品质量较低以及换色难。
热流道系统的分流板加工工艺,该热流道系统的分流板加工工艺包括如下步骤:将板材进行粗加工;将粗加工后的板材进行外形轮廓加工;
平磨经外形轮廓加工后的板材的上下两个端面,得到粗件;在所述粗件上深孔加工镶件孔和流道孔,得到分流板;
分流板的流道孔进行硫砂抛光处理;将经液氮环境冷却后的镶件安装于所述分流板的镶件孔处,并将所述分流板的流道孔的打孔端密封;在安装有镶件的分流板上安装发热管。
